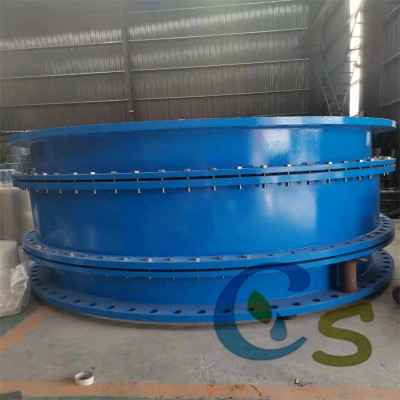

点击图片查看原图
D型大挠度松套补偿接头是包括圆柱状的本体，本体的内部穿过两个具有法兰的活动短管；在本体两侧的连接端分别与一个压盖用螺栓连接，并用螺母拧紧，本体与压盖的连接面上设有一圈密封条；本体的两端面内侧分别安装一个挡圈，所述挡圈套接在所述短管的外侧，并在短管上安装一限位块；挡圈与所述压盖之间安装密封圈，所述密封圈为Ｕ型，嵌入压盖内部的矩形槽内，密封圈与短管的外壁接触，并且密封圈与短管外壁的接触面为圆柱面，在密封圈内部安装一Ｏ型密封条，并在密封圈的上部内表面设有一凸出的唇口，唇口可以防止密封条从密封圈中脱落，而密封条可以保证密封圈对短管外壁产生持续的预紧力，进而保证本体与短管内腔的密封性。
Ｄ型大挠度松套补偿器详细规格：
【产品名称】：D型大挠度松套补偿接头
【产品别名】：大挠度补偿接头
【产品规格】：【DN100mm-DN3200mm】
【产品压力】：0.6-1.6MPa
【产品认证】：ISO9001-2008
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【产品颜色】：蓝色，可根据客户要求调色.
【工作温度】：-40度至80度
D型大挠度松套补偿接头位移补偿大挠度伸缩器
